Ficha Técnica do Apple II Europlus e do Apple II J-Plus



Apple II Apple II
Apple II Europlus e o Apple II J-Plus



Após o sucesso do primeiro Apple II nos Estados Unidos, a Apple expandiu seu mercado para incluir na Europa, Austrália e Extremo Oriente em 1979, duas versões do Apple II+ chamdas de:

- Apple II Europlus (Europa, Austrália)
- Apple II J-Plus (Japão).

Nesses modelos, a Apple fez as alterações necessárias de hardware, software e firmware para atender aos padrões fora dos EUA.

A fonte de alimentação foi modificada para aceitar a voltagem local (220V ~ 250V), e nos modelos europeu e australiano o sinal de cor de saída de vídeo foi alterado de NTSC para PAL monocromático - era necessária uma placa de vídeo extra para gráficos PAL coloridos, já que os truques simples que Wozniak usou para gerar um sinal pseudo-NTSC com o mínimo de hardware não foram adequados para o sistema PAL que é mais complexo.

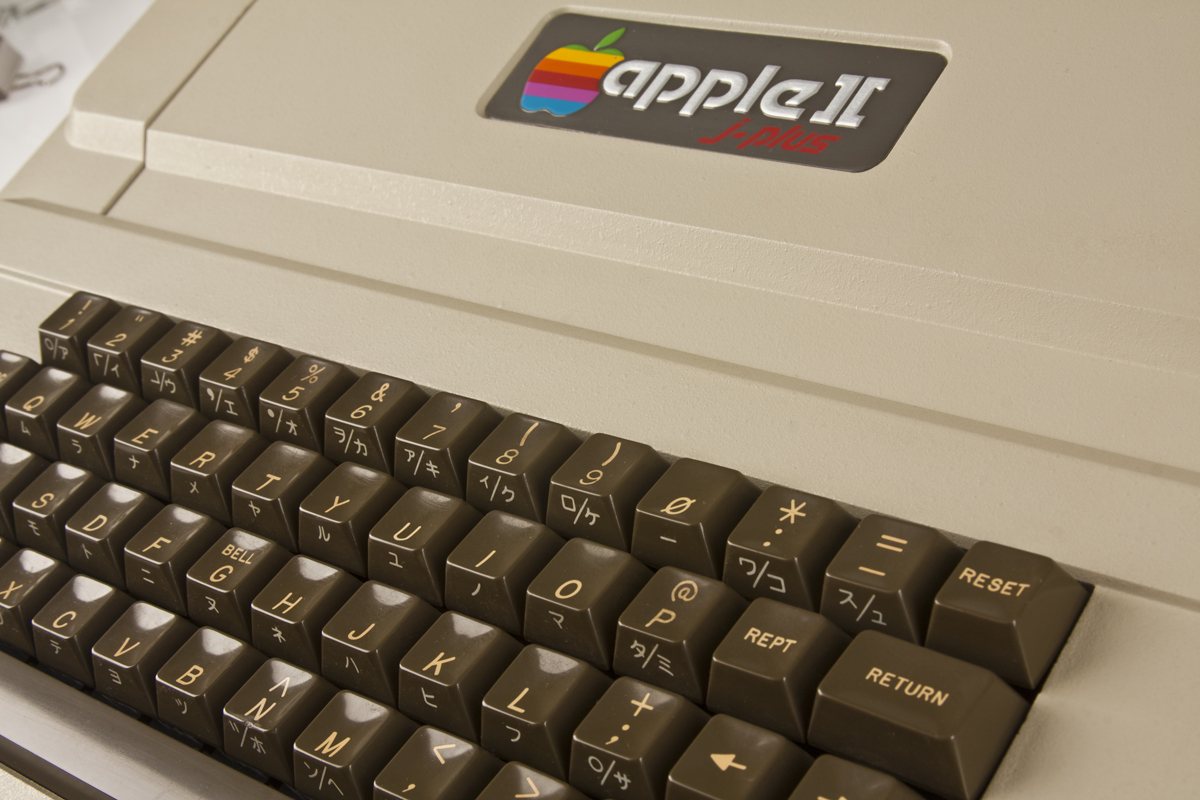

Na versão japonesa do Apple II internacional, o layout do teclado foi alterado para permitir a escrita Katakana (o suporte Kanji completo estava laramente além das capacidades da máquina), mas na maioria dos outros países o Apple II internacional foi vendido com um teclado americano padrão. Assim, o modelo alemão ainda carecia do trema, por exemplo.

Em sua maior parte, o Apple II Europlus e o J-Plus eram idênticos ao Apple II Plus.

A produção do Europlus terminou em 1983.



Características

   Lançamento:
       - Início: Jun/1979
       - Término: Dez/1982


   Memória RAM:
       - 48kb
       - Com a placa de expansão de pelo menos 16Kb no slot 0, carrega-se o Integer BASIC.

   Software básico em ROM:
       - Total de 12kb em ROM
       - Utilitário (Monitor-Disassembler e Mini-Assembler)
       - Com Applesoft BASIC (O Integer BASIC pode ser carregado pelo sistema operacional)


   Modo Monitor:
       - Opera diretamente em hexadecimal
       - Examina posições da memória
       - Altera o conteúdo da memória
       - Transfere blocos de dados
       - Compara blocos de dados
       - Armazena e carrega blocos de memória em fita cassete
       - Soma e subtrai valores hexadecimais
       - Executa programas em linguagem de máquina
       - Display em modo normal ou inverso


   Modo Disassembler:
       - Disassembla um bloco de memória em código mnemônico do 6502


   Modo Mini-Assembler:
       - Compila em códigos hexadecimais, comandos introduzidos em código mnemônico do 6502
       - Permite a execução de comandos do monitor de dentro do mini-assembler


   Modos de vídeo:
       40 X 24 (modo texto nativo P&B)
       40 X 40 + 4 linhas de Texto (baixa resolução GR 16 cores)

       280 X 192 (alta resolução HGR 6 cores. Apenas 4 cores na placa Rev.0)
       280 X 159 + 4 linhas de Texto (alta resolução HGR 4 cores)
       280 X 192 sendo 1 linha de Texto (alta resolução HGR2 4 cores)

       Nos modelos europeu e australiano o sinal de cor de saída de vídeo foi alterado de NTSC para PAL monocromático


   Som:
       - Saída de som através de falante interno no gabinete
       - Som controlado pela CPU, através de programação em linguagem de máquina (ASM)


   Teclado:
       - Mecânico, 52 teclas com disposição QWERTY
       - Apenas letras maiúsculas (porque Wos usou decodificador de 7 bits mais barato)
       - Duas teclas de movimentação do cursor
       - Tecla REPEAT
       - Led de energia no canto inferior esquerdo do teclado
       - No modelo J-Plus existem os caracteres do idioma Katakana (impresso nas teclas) ativado por software ()


   Caracteres:
       - Tabela ASCII, cada caractere é composto por matriz de 5X7 pontos
       - Modelo J-Plus conta com caracteres Katakana


   Expansão:
       - 8 slots de 8bits de expansão numerados da esquerda para direita, iniciando no 0 até 7
       - 1 porta para joystick analógico, que comporta até 2 joysticks ou 4 peddles, com até 3 botões de disparo
       - 2 portas para gravador K7 (1 para leitura e 1 para gravação)


   Periféricos:
       - Placas de expansão de memória de até 128KB
       - Placa de video PAL colorido (modelos europeu e australiano)
       - Placa comunicação serial
       - Placa para impressoras
       - Placa para Modem
       - Placa CP/M
       - Interface para unidade de disquete
       - Joysticks proprietário analógico
       - Gravador cassete (a 300 bauds)
       - Entre outros...
