Ficha Técnica do MEWA

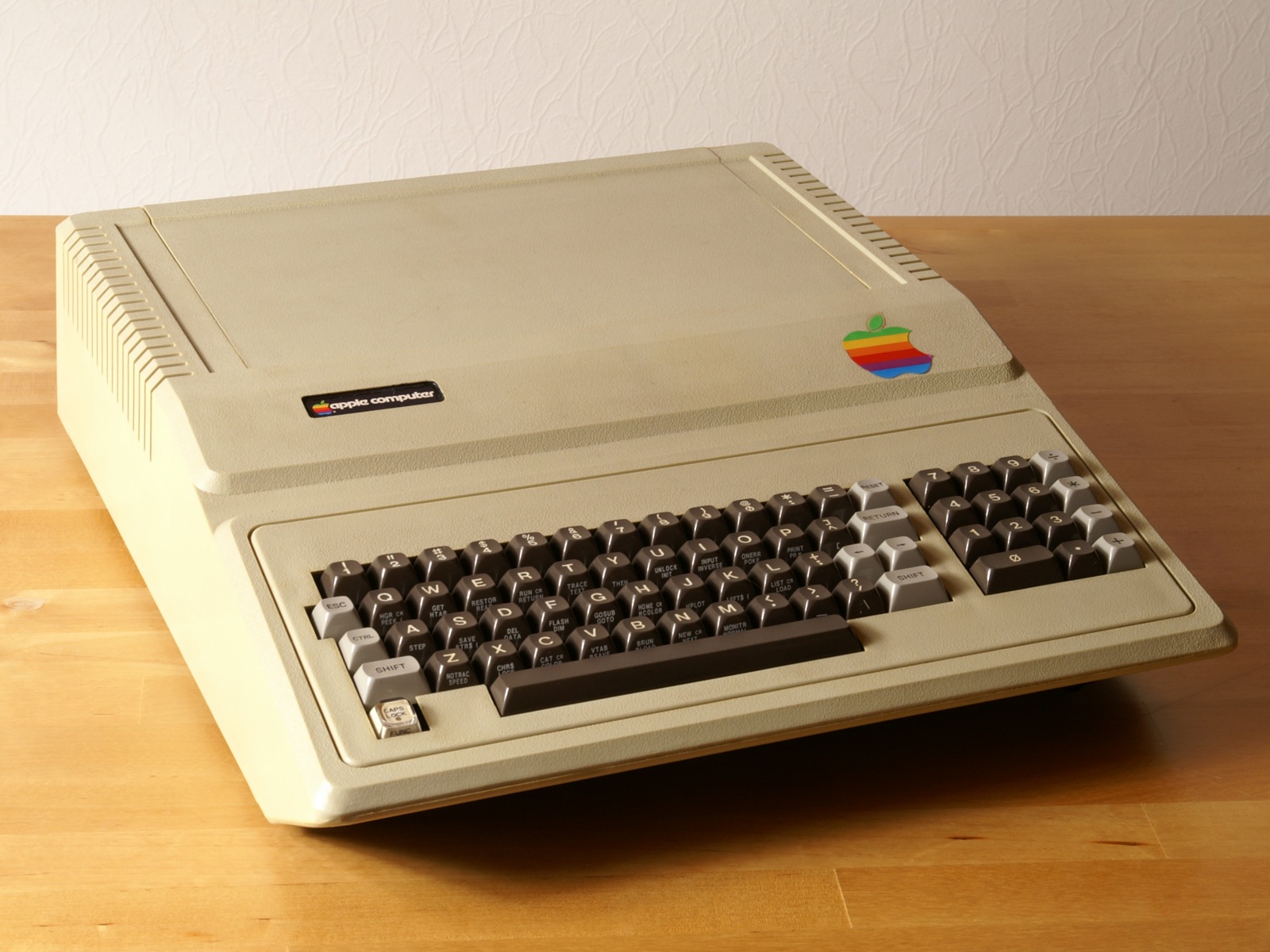

MEWA-48



O MEWA-48 foi um clone Apple II fabricado na Alemanha, assim como diversos clones que existiram por lá naquela época. A participação dos clones no mercado alemão variava entre 30% a 50%. Alguns deles, como os sistemas BASIS-108 ou IBS Computertechnik, melhoraram o design e adicionaram mais recursos, outros apenas copiaram o circuito da Apple. Os clones mais comuns vieram de Taiwan R.O.C. e foram vendidos em quase qualquer loja de eletrônicos.


Arquitetura e Design
O MEWA-48 possui o design do GTAC-1 ("Generic Taiwanese Apple Clone - type 1") que se parece com a placa do Apple II Rev 7, mas com um conector de alimentação diferente e EPROMs 2716. Possui memória de 48k, oito slots, alimentação em 60Hz e um gerador de caracteres em minúsculas.
Já o design do GTAC-2 possui 64kB em oito chips 4164. Isso libera espaço na placa para um softcard CP/M embutido. O slot 4 está ausente, também o slot 0 (os 16k superiores são usados ​​como uma placa de idioma). No entanto, há um slot especial na posição 0 que mantém um pequeno PCB com duas EPROMs para o firmware.

Detalhes do MEWA
O nome "MEWA" era o nome da loja que vendia os GTAC-1 e GTAC-2 e era comum o equipamento clone receber o nome da loja, ou seja, todos inventaram sua própria marca para o mesmo hardware.
O MEWA-48 vinha com letras minúsculas (o que o original Europlus não possuía) e um teclado com teclado numérico e uma função macro de palavra-chave: em vez de digitar "LOAD", basta pressionar 'FUNC' + 'L'.
Por ser compatível com o Apple II, pode utilizar a gama de placas periféricas disponíeis no mercado. A vantagem do GTAC-2 é que ja vinha com 64Kb e uma CP/M embutina na placa mãe.

Características

   Microprocessador:
       - MOS 6502 executando à 1Mhz
       - Data bus de 8-bits


   Memória ROM e RAM:
       - ROM: através de placa módulo
       - RAM: 48KB no GTAC-1 e 64KB no GTAC-2


   Teclado:
       - Mecânico, 66 teclas com disposição QWERTY
       - Possui teclado numérico reduzido;
       - Possui os comando BASIC escritos nas teclas;
       - Tecla REPEAT;
       - Letras minúsculas na tecla Caps, que também é o indicador de funcionamento;


   Caracteres:
       - Tabela ASCII, cada caractere é composto por matriz de 5X7 pontos;        - Caractares maiúsculos e minúsculos.


   Modos de vídeo:
       40 X 24 (modo texto nativo P&B)
       40 x 47 (baixa resolução GR 16 cores)
       40 x 40 + 4 linhas de Texto (baixa resolução GR 16 cores)

       280 x 192 (alta resolução HGR 6 cores. Apenas 4 cores na placa Rev.0)
       280 x 159 + 4 linhas de Texto (alta resolução HGR 4 cores)
       280 x 192 sendo 1 linha de Texto (alta resolução HGR2 4 cores)

       Com cartão 80 colunas instalado
       Texto: 80 X 24 (modo texto P&B)
       O atributo FLASH não funciona em 80 colunas, deixando o video inverso.


   Som:
       - Saída de som através de falante interno no gabinete
       - Som controlado pela CPU, através de programação em linguagem de máquina (ASM)


   Expansão:
       - No modelo GTAC-1, 8 slots padrão Apple II (50 pinos)
       - No modelo GTAC-2, 6 slots padrão Apple II (50 pinos) e 1 slot especial para acomodar duas EPROMs


   Periféricos:
       - Placa comunicação serial
       - Placa para impressoras
       - Placa para Modem
       - Interface Disk II para unidade de disquete
       - Gravador cassete (a 300 bauds)
       - Entre outros...
