Ficha Técnica do Staff C1



Apple II
STAFF C1

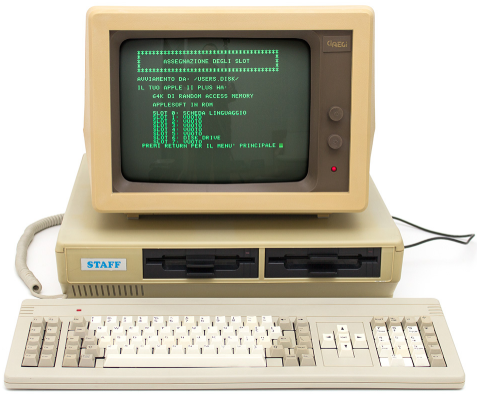

Um dos muitos clones do Apple II+, ele foi projetado para parecer mais profissional, afastando-se do conceito "tudo em um", tendo um estilo mais parecido com o de um PC com uma unidade central, unidade dupla de disquetes e um teclado separado.

A tampa superior do gabinete pode ser facilmente levantada para obter acesso aos slots de expansão. As placas adicionais deste exemplar são um controlador de unidade de disquete e uma language Card com apenas as ROMs para inicializar a partir de um disquete.

O microprocessador é o 6502 da MOS Technology, de 8 bits, com clock de 1 MHz. Uma expansão da memória de 48 KB para um total de 64 KB está diretamente presente na placa-mãe, assim como o processador Z80 para compatibilidade com CP/M, bastante comum em alguns clones.

Inicializando a partir de um disquete com DOS 3.3 da Apple, o sistema é reconhecido como um Apple II Plus e na tela de inicialização mostra "STAFF C1" no lugar da mensagem "APPLE ][".

Interessante notar que o nome da empresa foi escolhido para ter 5 letras para poder substituir a parte da ROM original sem ter que truncá-la.

Este modelo possui duas unidades de disco da Chinon, modelo F-051MD. Apesar do tempo que passou, o Staff C1 ainda funciona mesmo com o péssimo material utilizado na placa mãe.

E o teclado é destacado do gabinete, ligado na placa mãe através de uma pequena placa adaptadora, ligando um fio expiral.

A placa-mãe tem oito slots internos (de 0 à 7) para uso com periféricos. Possui saída para monitor de vídeo ou receptor de televisão doméstica, alto falante interno, com som programável, interface para gravador cassete e conector para entrada de joystick ou paddle.

O Staff C1 pode trabalhar com os sistemas operacionais DOS 3.3, ProDOS (até a versão 1.9 com expansão para 64Kb ou a nova versão 2.41). Com a placa CP/M CARD, que agrega um microprocessador Z80, pode trabalhar com o CP/M, passando a dispor de COBOL, Fortran, dBASE II e outras linguagens de programação.

Dada a compatibilidade com o Apple II Plus, pode utilizar a enorme biblioteca de programas aplicativos desenvolvidos para aquele modelo.

TECLADO

O teclado tipo máquina de escrever, destacado da CPU por um cabo espiral, tem um total de 96 teclas, bloco numérico reduzido e 10 teclas de função Fx.


Características

   Lançamento:
       - Início: 1980


   Microprocessador:
       - 6502 executando à 1.023 Mhz
       - Data bus de 8-bits


   Memória RAM:
       - 48Kb
       - Pode ser expandido até 1Mb (com uso de placas de expansão)


   Software básico em ROM:
       - 12Kb
          - Applesoft BASIC (O Integer BASIC pode ser carregado pelo sistema operacional com Language Card)
       - Utilitário (Monitor-Disassembler e Mini-Assembler)


   Modos de vídeo:
       40 X 24 (modo texto nativo P&B)
       80 X 24 (modo texto P&B com placa 80 col)

       40 x 47 (baixa resolução GR 16 cores)
       40 x 40 + 4 linhas de Texto (baixa resolução GR 16 cores)

       280 x 192 (alta resolução HGR 6 cores)
       280 x 159 + 4 linhas de Texto (alta resolução HGR 4 cores)
       280 x 192 sendo 1 linha de Texto (alta resolução HGR2 4 cores)


   Som:
       - Saída de som através de falante interno no gabinete


   Armazenamento:
       - Gravador cassete
       - Drive 5 1/4 polegadas (143Kb, face simples)


   Conectores externos:
      - Joystick
      - Gravador
      - Saída de vídeo Monitor
