Joystick


Joystick

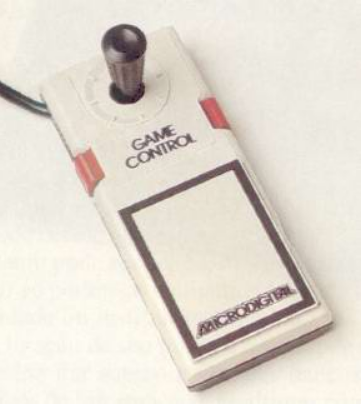

Para ajudar a ter um controle melhor sobre os jogos, a Microdigital desenvolveu um modelo de Joystick para ser encaixado na porta lateral do TK-2000.
Este modelo foi lançado nas cores branca e preta.

O que pouca gente sabe, é que a interface de Joystick (o encaixe) é na verdade uma extensão do teclado do TK-2000, assim como é no MPF-II.
A Microdigital fez algumas adaptações na extensão de teclado para transformar em joystick, eliminando alguns fios internos deixando apenas uma matriz de 2x5 (7 vias) que suporta 10 comandos (fios).
Para o Joystick, utilizam-se 4 fios para os direcionais mais 2 fios para os dois botões de tiro.
No manual do TK-2000 página 74, descreve o que é cada pino deste conector e sua ligação com o teclado.

O mapeamento das teclas do teclado para o joystick são:
- Tecla Cima
- Tecla Baixo
- Tecla Esquerda
- Tecla Direita
- Tecla Fire (tiro 1)
- Tecla L (tiro 2)
