Ficha Técnica do MPF-II



MPF-II
Multitech MPF-II

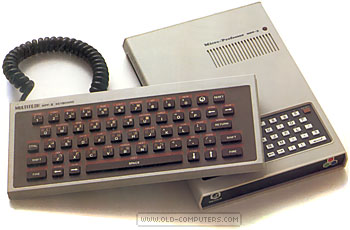

O Microprofessor II (MPF-II), lançado em 1982, foi o segundo computador da Multitech (mais tarde renomeado Acer) e também um dos primeiros clones do Apple II. Não se parece com a maioria dos outros computadores. O case do MPF II era uma placa com um pequeno teclado chiclet na parte inferior.

Uma característica importante do MPF II era o BASIC-Chinês, uma versão chinesa de Basic baseado no Applesoft BASIC. Também havia uma versão vendida na Europa que não tinha o Basic-Chinês.


Diferenças para o Apple II

O MPF II não era totalmente compatível com o Apple II.

O MPF II não possuía o modo texto do Apple II. Todo o texto é desenhado na tela por software ao invés de gerado por hardware. Era a única maneira econômica de gerar texto em chinês na tela em um momento em que um gerador de caracteres chineses baseado em hardware poderia custar centenas de dólares americanos.

Como o Apple II, o MPF II possui duas telas gráficas. No entanto, a segunda tela está no endereço A000H, enquanto o Apple II está no endereço 4000H. A entrada do teclado foi mapeada para um endereço diferente do Apple II tornando impossível jogar os jogos de Apple II no MPF II, diretamente.

Muitos jogos foram portados do Apple II para o MPF-II, alterando as chamadas das rotinas da ROM.

A interface do teclado MPF-II era muito simples e consistia em uma porta de saída de 8 bits e uma porta de entrada que eram conectadas diretamente à matriz do teclado. A interface do joystick da Apple não estava lá e, em vez disso, o joystick apareceu como um teclado com teclas de seta e dois outros botões.

A interface do slot externo também não era compatível com o Apple II e não podia usar muitas placas padrão, incluindo o controlador Disk II.

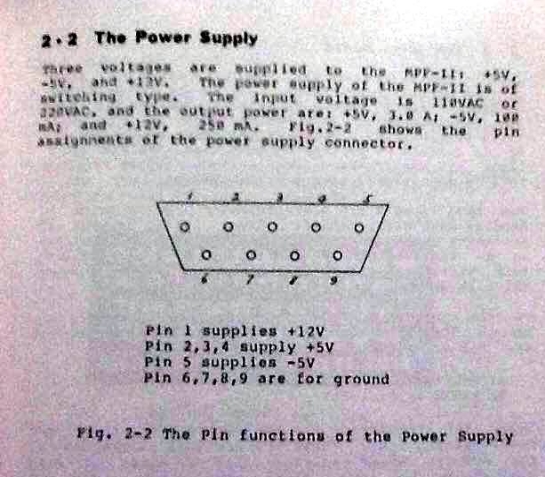

Pinagem do conector da fonte

O MPF II funciona através de uma fonte de energia externa, que fornece as voltagens necessárias para seu funcionamento.

Por se tratar de uma informação difícil de se encontrar, segue abaixo o esquema de ligação dos pinos do conector:

MPF-II
Pinagem do conector de energia do MPF-II


Características

   Microprocessador:
       - MOS 6502 executando à 1Mhz
       - Data bus de 8-bits


   Memória ROM e RAM:
       - ROM: 16Kb (incluindo o Basic)
       - RAM: 64KB


   Teclado:
       - Tipo calculadora, 49 teclas com disposição QWERTY


   Modos de vídeo:
       - O MPF-II não possui o modo somente texto, mas sim uma página gráfica onde rotinas em ROM fazem o
       trabalho de desenhar o caracter na tela gráfica, imitando o modo texto.

       40 X 24 (Modo Texto Emulado)
       40 x 47 (Baixa Resolução Emulado - GR)
       40 x 40 + 4 linhas de Texto (Baixa Resolução Emulado - GR)

       280 x 192 (Alta Resolução Nativo - HGR)
       280 x 159 + 4 linhas de Texto (Alta Resolução Emulado - HGR)
       280 x 192 sendo 1 linha de Texto (Alta Resolução Emulado - HGR2)

       - É possível usar a janela texto junto com gráficos simultaneamente, alterando endereços de controle da janela
       - Nativamente possui 6 cores
       - O modo de baixa resolução emula 16 cores através de dithering
       - Através de softswitches, é possível escolher entre modo monocromático (P&B) ou colorido em qualquer modo de vídeo


   Som:
       - Saída de som através de falante interno no gabinete
       - Som controlado pela CPU, através de programação em linguagem de máquina (ASM)


   Expansão:
       - Conector teclado
       - Conector impressora
       - Slot de expansão
       - Entrada e saída gravada em cassete
       - Saída de vídeo composto
       - Saída de TV


   Periféricos:
       - Teclado de 55 teclas tipo membrana (estilo TK-85)
       - Unidade de disquete padrão Apple II (143Kb)
       - Impressoras térmicas e matriciais
       - Joystick
