Ficha Técnica do TK-2000 Color Computer



Apple II
Microdigital TK-2000



O TK-2000 Color Computer foi produzido pela empresa brasileira Microdigital Eletrônica Ltda e foi apresentado ao público durante a Feira de Informática de 1983, sendo lançado em 1984.

O tipo de público que a Microdigital destinou esse modelo eram mais voltados para profissionais liberais e empresas. Tanto que o apelo nas propagandas na mídia da época era um ambiente escritório e o TK-2000 ligado a um monitor e uma unidade de disco.

Em seu lançamento já possuia 64Kb RAM, utiliza a CPU 6502 (1 Mhz) e é parcialmente compatível em software e hardware do Apple II+.

Sua arquitetura é decendente do (MPF-II) Multitech Microprofessor II e seu visial veio do Atari 1200XL. Assim como era comum encontrar na época, vinham acondicionados numa mesma estrutra (gabinete) a placa principal, o teclado e as interfaces. Apenas a fonte de alimentação é separada.

O BASIC utilizado é compatível com o Applesoft BASIC e possui alguns comandos exclusivos como por exemplo: SOUND, MOTOR, DSK, entre outros.

Mesmo sendo compatível com o Apple II+, muitas rotinas em ROM possuem um endereço diferente no TK-2000 e nos casos de conversão de programas do Apple II+ para o TK-2000, deve-se atentar a esses endereços.

Possui portas para até 2 gravadores K7 com comandos em BASIC que controlam cada um individualmente, tanto para leitura quanto para gravação.

A interface de disco que a Microdigital desenvolveu, é estilo um cartucho que é inserido no conector de expansão lateral do gabinete e pode ser ligado apenas uma unidade de disco compatível com o Apple II+, com 143Kb de capacidade.

Para alavancar as vendas, a Microdigital em 1985 fez uma jogada de marketing, onde foi lançado o TK-2000 II com duas versões, sendo uma de 64Kb RAM e outra de 128Kb RAM.

A versão TK-2000 II 64Kb é idêntica à versão inicial mudando apenas a inscrição no gabinete, onde foi acrescentado o "64Kb".

Já a versão TK-2000 128Kb é nova e possui internamente uma expansão de memória de 64Kb RAM, que é compatível com o modelo Saturn do Apple II+.

Em 1987, a linha de fabricação foi descontinuada.



Características


   Memória RAM:
       - Modelos com 64Kb (TK-2000 e TK-2000 II)
       - Modelos com 128Kb (apenas TK-2000 II)


   Software básico em ROM:
       - Total de 16Kb em ROM
       - Interpretador BASIC (compatível com Applesoft)
       - Utilitários (Monitor/Disassembler e Mini-assembler)
       - Mesmo possuindo muitos comandos BASIC identicos, os endereço na memória são diferentes em relação ao Apple II+


   Modo Monitor:
       - Opera diretamente em hexadecimal
       - Examina posições da memória
       - Altera o conteúdo da memória
       - Transfere blocos de dados
       - Compara blocos de dados
       - Armazena e carrega blocos de memória em fita cassete em formato APPLESOFT e em formato próprio
       - Soma e subtrai valores hexadecimais
       - Executa programas em linguagem de máquina
       - Disassembla um bloco de memória em código mnemônico do 6502


   Modo Mini-Assembler:
       - Compila em códigos hexadecimais, comandos diretamente introduzidos em código mnemônico do 6502
       - Permite a execução de comandos do monitor de dentro do mini-assembler


   Modos de vídeo:
       - O TK-2000 Color não possui o modo somente texto, mas sim uma página gráfica onde rotinas em ROM fazem o
       trabalho de desenhar o caracter na tela gráfica, imitando o modo texto.

       40 X 24 (Modo Texto Emulado)
       40 x 47 (Baixa Resolução Emulado - GR)
       40 x 40 + 4 linhas de Texto (Baixa Resolução Emulado - GR)

       280 x 192 (Alta Resolução Nativo - HGR)
       280 x 159 + 4 linhas de Texto (Alta Resolução Emulado - HGR)
       280 x 192 sendo 1 linha de Texto (Alta Resolução Emulado - HGR2)

       - É possível usar a janela texto junto com gráficos simultaneamente, alterando endereços de controle da janela
       - Nativamente possui 6 cores
       - O modo de baixa resolução emula 16 cores através de dithering
       - Através de softswitches, é possível escolher entre modo monocromático (P&B) ou colorido em qualquer modo de vídeo


   Som:
       - Saída de som pela TV
       - Um canal, até 4 oitavas com tons e semi-tons, 5 tempos diferentes para cada nota, controlado por software
       - O BASIC implementa o comando SOUND


   Teclado:
       - Mecânico, 54 teclas com disposição QWERTY
       - 65 comandos (cada comando é acessável por uma tecla)
       - 46 teclas com funções
       - 59 caracteres alfanuméricos
       - 49 caracters gráficos
       - 4 teclas de movimento de cursor
       - 2 teclas de disparo (FIRE)
       - Tecla REPEAT


   Caracteres:
       - Tabela ASCII apenas maiúsculos, cada caractere é composto por matriz de 5X7 pontos
       - Possui 49 caracteres gráfcos exclusivos do TK-2000/TK-2000 II


   Expansão:
       - 1 slot de expansão na lateral padrão Apple II+ (mapeado no endereço $C200 como Slot 2)
       - 1 porta para joystick padrão MPF-II
       - 1 porta padrão Centronics para impressora
       - 4 portas para gravador K7 (2 para leitura e 2 para gravação, com controle remoto de cada gravador)
       - 1 Saída para TV
       - 1 Saída para monitor


   Periféricos:
       - Impressora
       - Interface para unidade de disquete proprietária que segue padrão Disk II. O BASIC incorpora o comando DSK.
       - Joystick proprietário


   Armazenamento:
       - Até dois gravadores cassete com controle remoto (a 1500 bauds) que utilizam o formato Apple II ou proprietário
       - Drive de disquete externo 5 1/4 (143 Kb por face de disco). O TK-DOS 2000 é compatível com o Apple DOS 3.3,
       porém possui endereçamento das rotinas diferente para o TK-2000.


   Modelos Conhecidos:
       TK-2000 Color Computer
            - Modelo inicial.

       TK-2000 II Color Computer 64Kb
            - Idêntico ao modelo inicial, mas com nova estratégia de marketing.

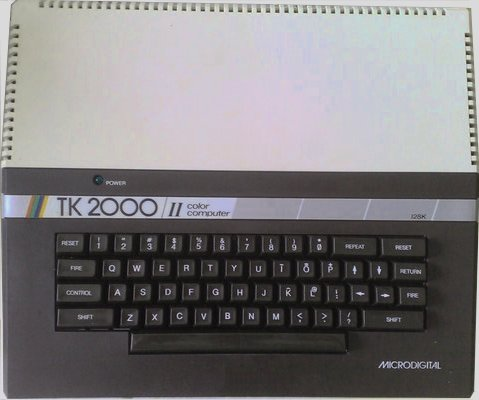

       TK-2000 II Color Computer 128Kb
            - Com expansão de memória RAM de 64Kb (totalizando 128Kb) compatível com o padrão Saturn de expansão.

       Temos conhecimento até o momento duas revisões de hardware do modelo 128Kb:
            - Placa satélite TD112 de 64Kb RAM, montada ao lado da principal e conectada através de fiação auxiliar.
            - Placa mãe TD122, com todos os componentes da expansão consolidados numa só placa principal.


   Produtoras de Softwares:
       Dados das "Soft Houses" conhecidas, que produziram software para TK-2000: A Microdigital distribuía os softwares
       com a marca "Microsoft", depois mudaram para Multisoft/Supersoft.

       - Multisoft Informática LTDA (SP)

       - Cibertron (Software) Eletrônica LTDA (SP)

       - PlanSoft (Planecon Informática LTDA)

       - SoftKristian

       - MicroIdéia LTDA (RJ)

       - Ciência Moderna Computação LTDA (CMC) (RJ)

       - SoftAntônio: (Missile Defense, Moon Patrol) (RJ)

       - Odamar Soft: (SAM)
